چگونه از تراز صحیح قطعات در مونتاژ PCB سنسورها اطمینان حاصل کنیم؟

اطمینان از همراستایی مناسب اجزاء در مونتاژ PCB سنسورها یک جنبه حیاتی از فرآیند تولید است که مستقیماً بر عملکرد و قابلیت اطمینان محصول نهایی تأثیر می گذارد. ما به عنوان یک تامین کننده پیشرو مونتاژ PCB سنسورها، اهمیت همراستایی دقیق را درک می کنیم و رویکردی جامع برای تضمین بالاترین استانداردهای کیفیت ایجاد کرده ایم. در این پست وبلاگ، عوامل کلیدی و تکنیک‌های دخیل در دستیابی به تراز بهینه اجزا را بررسی خواهیم کرد و بینش‌های ارزشمندی را هم برای متخصصان صنعت و هم برای علاقه‌مندان به مونتاژ PCB ارائه می‌کنیم.

درک اهمیت تراز اجزا

قبل از اینکه روش‌هایی را برای اطمینان از هم‌ترازی مناسب بررسی کنیم، مهم است که بدانیم چرا اهمیت دارد. در مونتاژ PCB حسگرها، اجزایی مانند مقاومت ها، خازن ها، مدارهای مجتمع و حسگرها باید به طور دقیق روی برد مدار چاپی (PCB) قرار گیرند تا به درستی کار کنند. تنظیم نادرست قطعات می تواند منجر به طیف وسیعی از مشکلات، از جمله اتصالات الکتریکی ضعیف، تداخل سیگنال، و کاهش عملکرد کلی شود. علاوه بر این، تراز نادرست می تواند خطر آسیب قطعات را در طول فرآیند مونتاژ افزایش دهد و منجر به هزینه های تولید بالاتر و زمان طولانی تر شود.

عوامل کلیدی موثر بر تراز اجزا

عوامل متعددی می توانند بر روی هم ترازی قطعات در مونتاژ PCB سنسور تأثیر بگذارند. درک این عوامل برای اجرای استراتژی های همسویی موثر بسیار مهم است.

طراحی PCB

طراحی PCB نقش مهمی در تراز کردن قطعات دارد. یک PCB با طراحی خوب شامل ردپاهای واضح و دقیقی است که مکان و جهت هر جزء را روی برد مشخص می کند. فاصله بین اجزا و همچنین اندازه و شکل ردپاها باید به دقت در نظر گرفته شود تا اطمینان حاصل شود که اجزا می توانند به درستی قرار گیرند. بعلاوه، طراحی PCB باید دارای علائم هم ترازی، مانند نشانه های اعتباری باشد، که توسط تجهیزات مونتاژ خودکار برای قرار دادن دقیق قطعات استفاده می شود.

تجهیزات قرار دادن قطعات

نوع و کیفیت تجهیزات قرار دادن اجزای مورد استفاده در فرآیند مونتاژ نیز می تواند بر هم ترازی تأثیر بگذارد. معمولاً برای قرار دادن قطعات بر روی PCB با دقت بالا از ماشین های خودکار انتخاب و جاسازی استفاده می شود. این ماشین‌ها از سیستم‌های بینایی پیشرفته و بازوهای رباتیک برای برداشتن قطعات از یک فیدر و قرار دادن دقیق آنها روی برد استفاده می‌کنند. دقت تجهیزات قرار دادن توسط عواملی مانند وضوح سیستم بینایی، تکرارپذیری بازوی رباتیک و کالیبراسیون دستگاه تعیین می شود.

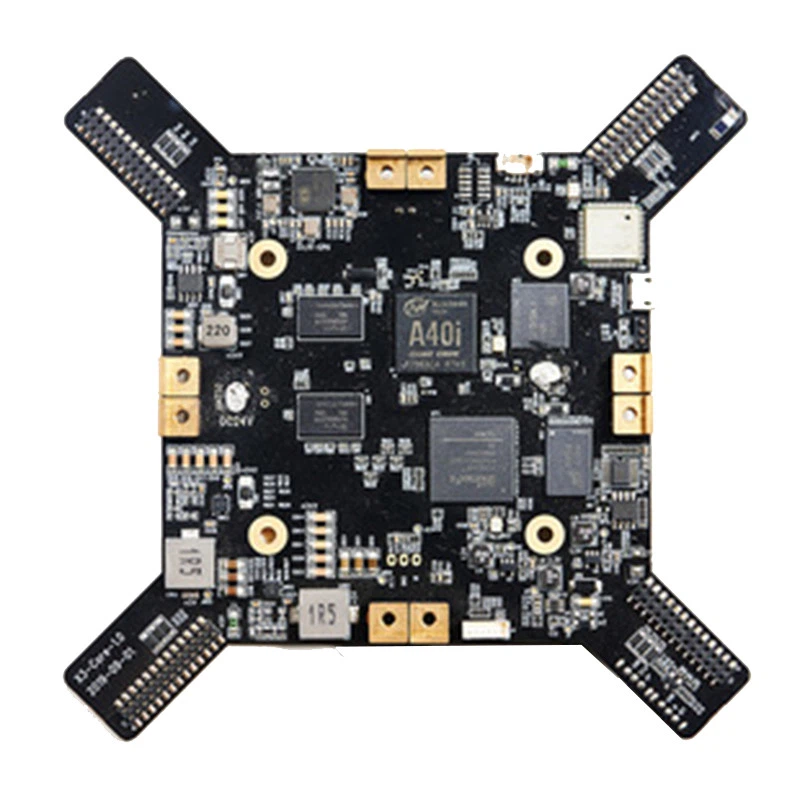

Signal processor (2) Memory Chip (2)

کاربرد خمیر لحیم کاری

استفاده از خمیر لحیم کاری یکی دیگر از عوامل مهم در تراز کردن قطعات است. خمیر لحیم کاری برای ایجاد پیوند موقت بین قطعه و PCB در طول فرآیند لحیم کاری استفاده می شود. اگر خمیر لحیم کاری به درستی اعمال نشود، می تواند باعث جابجایی یا ناهماهنگی قطعات در حین لحیم کاری شود. ضخامت، حجم و محل قرارگیری خمیر لحیم کاری باید به دقت کنترل شود تا از تراز مناسب اطمینان حاصل شود. چاپ شابلون روشی متداول برای اعمال خمیر لحیم کاری است و کیفیت شابلون و همچنین فرآیند چاپ می تواند بر دقت استفاده از خمیر لحیم کاری تاثیر بگذارد.

محیط مجمع

محیطی که در آن مونتاژ PCB انجام می شود نیز می تواند بر روی هم ترازی قطعات تأثیر بگذارد. عواملی مانند دما، رطوبت و ارتعاش می توانند بر عملکرد تجهیزات مونتاژ و پایداری قطعات تأثیر بگذارند. حفظ یک محیط کنترل شده با سطوح دما و رطوبت ثابت می تواند به به حداقل رساندن خطر ناهماهنگی قطعات کمک کند. علاوه بر این، منطقه مونتاژ باید عاری از لرزش بیش از حد و سایر منابع تداخل باشد.

تکنیک هایی برای حصول اطمینان از ترازبندی مناسب اجزا

برای اطمینان از تراز مناسب قطعات در مونتاژ PCB سنسورها، ما ترکیبی از تکنیک های پیشرفته و اقدامات کنترل کیفیت را به کار می گیریم.

علامت گذاری اعتباری

علائم فیدوشیال علائم کوچک و دقیقاً روی PCB هستند که توسط تجهیزات مونتاژ خودکار برای تراز کردن اجزا استفاده می شود. این علائم معمولاً در مکان‌های استراتژیک روی تخته مانند گوشه‌ها یا لبه‌ها قرار می‌گیرند و با سیستم بینایی دستگاه انتخاب و مکان به راحتی قابل تشخیص هستند. با استفاده از علامت های اعتباری، تجهیزات مونتاژ می توانند موقعیت و جهت PCB را با دقت تعیین کنند و از قرارگیری صحیح قطعات اطمینان حاصل کنند.

بازرسی بینایی

سیستم های بازرسی بینایی برای بررسی تراز بودن قطعات پس از قرار دادن آنها بر روی PCB استفاده می شود. این سیستم‌ها از دوربین‌های با وضوح بالا و الگوریتم‌های پیشرفته پردازش تصویر برای تشخیص هر گونه اجزای نامناسب استفاده می‌کنند. اگر یک جزء نامناسب تشخیص داده شود، سیستم می تواند برد را رد کند یا برای تصحیح تراز به تجهیزات مونتاژ بازخورد بدهد. بازرسی چشم انداز یک مرحله کنترل کیفیت حیاتی است که به اطمینان از قابلیت اطمینان و عملکرد محصول نهایی کمک می کند.

بازرسی خمیر لحیم کاری

بازرسی خمیر لحیم کاری (SPI) تکنیکی است که برای بررسی کیفیت و تراز خمیر لحیم قبل از قرار دادن قطعات روی PCB استفاده می شود. سیستم های SPI از فناوری تصویربرداری سه بعدی برای اندازه گیری ضخامت، حجم و شکل رسوبات خمیر لحیم استفاده می کنند. با مقایسه مقادیر اندازه گیری شده با مقادیر مورد انتظار، سیستم SPI می تواند هر گونه نقص یا ناهماهنگی در کاربرد خمیر لحیم کاری را تشخیص دهد. این به جلوگیری از ناهماهنگی قطعات و سایر مشکلات لحیم کاری کمک می کند.

بازرسی و تنظیم دستی

علاوه بر تکنیک‌های بازرسی خودکار، بازرسی و تنظیم دستی نیز ممکن است برای اطمینان از همسویی صحیح اجزا ضروری باشد. تکنسین های ماهر می توانند PCB را به صورت بصری بررسی کنند و در صورت لزوم از ابزارهای دستی برای انجام تنظیمات جزئی در موقعیت قطعات استفاده کنند. بازرسی دستی مخصوصاً برای قطعاتی که به سختی با استفاده از تجهیزات خودکار، به طور دقیق قرار می گیرند، مانند مدارهای مجتمع با گام ریز، مهم است.

کنترل و تضمین کیفیت

در مرکز مونتاژ PCB سنسورها، ما یک برنامه کنترل کیفیت و تضمین جامع را برای اطمینان از همسویی مناسب اجزاء اجرا کرده ایم. این برنامه شامل چندین نقطه بازرسی در طول فرآیند مونتاژ، از بررسی طراحی PCB تا آزمایش محصول نهایی است.

بررسی طراحی

قبل از شروع تولید، تیم مهندسی ما بررسی کاملی از طراحی PCB انجام می دهد تا اطمینان حاصل شود که استانداردهای کیفیت ما را برآورده می کند. این شامل بررسی صحت ردپای اجزاء، قرار دادن علائم وفاداری و طرح کلی تابلو می شود. هر گونه مشکل یا مشکل احتمالی قبل از تولید PCB شناسایی و برطرف می شود.

بازرسی در فرآیند

در طول فرآیند مونتاژ، ما بازرسی های حین فرآیند را در مراحل کلیدی انجام می دهیم تا تراز بودن اجزا را تأیید کنیم. این شامل بازرسی بصری کاربرد خمیر لحیم کاری، قرار دادن اجزا و لحیم کاری است. هر گونه نقص یا ناهماهنگی قطعات فورا شناسایی و اصلاح می شود تا از مشکلات بعدی جلوگیری شود.

تست نهایی

پس از اتمام فرآیند مونتاژ، PCB تحت یک سری آزمایشات نهایی قرار می گیرد تا از عملکرد و عملکرد آن اطمینان حاصل شود. این تست ها شامل تست الکتریکی، تست عملکردی و تست محیطی است. هر گونه مشکل یا شکست برای تعیین علت اصلی تجزیه و تحلیل می شود و اقدامات اصلاحی برای جلوگیری از مشکلات مشابه در تولید آینده انجام می شود.

نتیجه گیری

اطمینان از همراستایی مناسب قطعات در مونتاژ PCB سنسورها یک فرآیند پیچیده اما ضروری است که به ترکیبی از تکنیک های پیشرفته، اقدامات کنترل کیفیت و پرسنل ماهر نیاز دارد. با درک عوامل کلیدی که بر هم ترازی قطعات و اجرای استراتژی‌های تراز مؤثر تأثیر می‌گذارند، می‌توانیم PCBهای سنسوری با کیفیت بالا تولید کنیم که سخت‌ترین استانداردهای صنعت را برآورده می‌کنند.
